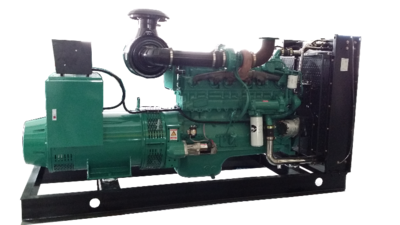

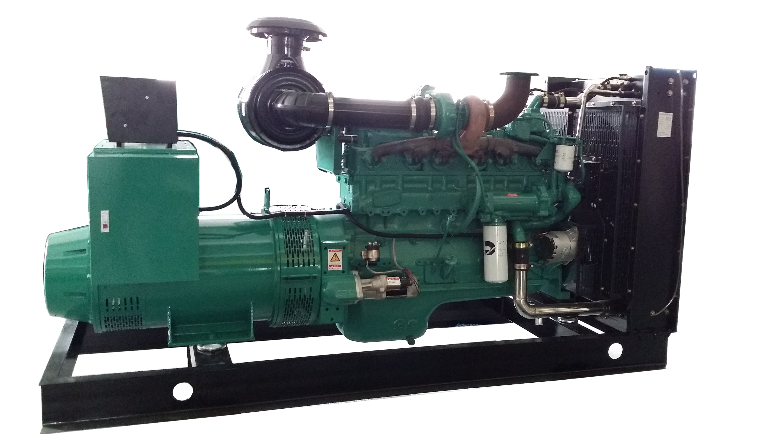

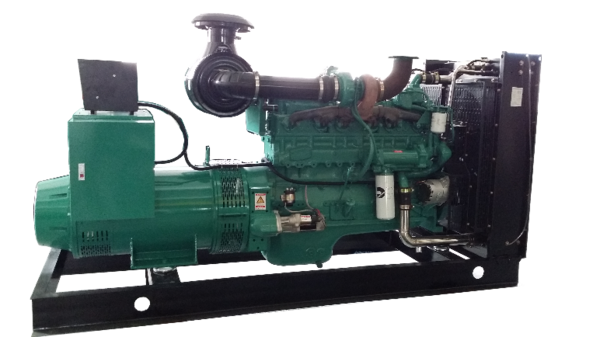

能达牌发电机组 采用重庆康明斯N系列发动机 功率范围：180KW-360KW |
柴油发电机组基本特征 发动机 ◆全系列采用重庆康明斯(CCEC)发动机作为动力， 杰出的瞬态响应特征，燃油经济性好，排放环保，可靠 性高，寿命周期长，符合ISO3046 标准。 发电机 ◆全系列可选用斯坦福(Stamford)/ 马拉松（Marathon) / 英格(Engga)…等品牌发电机；优良的激磁特性，让机组可以承受大功率瞬间加载电压波动小，恢复迅速； 符合 VDE0530, NEMA MG1-32, IEC34, AS1359等标准。 控制系统 ◆全系列标配采用英国原装6120控制系统,集成了数字化、智能化、网络技术化，用于单台柴油发电机组自动化及监控系统,实现发动机组的自动开机/停机，数据测量，报警保护等功能，也可根据用户需求选配其他品牌控制系统。 散热器 ◆标准配置40℃环境温度联机散热器，闭式水循环 冷却系统，保证苛刻高温环境下的额定功率输出。 机组底盘总成 ◆内置复合减震系统，减震性能优异，运输，安装方便。 ◆不需要加装减震垫可直接进行底盘地基的连接和固定。 柴油发电机组符合标准 ◆发电机组：GB/T2820—2009, ISO8528。 |
◆常用功率：发电机组能够在24小时之内连续使用的最大功率。 ◆备用功率：在某一时段内，每12个小时之内有1个小时可在额定功率的基础上超载10%。 柴油发电机组性能参数 ◆230/400VAC，50HZ，0.8(滞后)，三相四线输出(电子调速) ◆频率降 ≤3% ◆电压调制 ≤0.3% ◆稳态频率带 ≤0.5% ◆稳态电压偏差 ≤±1% ◆瞬态频率偏差 ≤+10% ◆瞬态电压偏差 ≤+20% ≤-7% ≤-15% ◆频率恢复时间 ≤3S ◆电压恢复时间 ≤1S(电压±3%) ◆电话谐波因素 <3 ◆性能等级 G2/G3 ◆电话影响因素 <50符合NEMA MG1-22.43标准
|
| 设备说明
发动机主要性能 |

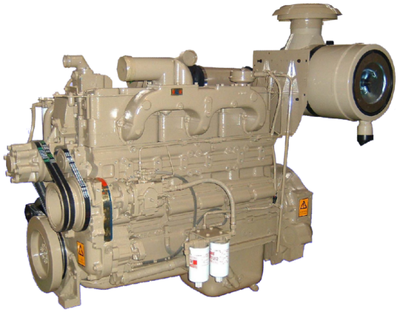

发动机主要性能
◆ 型号：康明斯N系列发动机
◆ 结构：可更换湿式气缸套，散热效果好，更换容易； 零部件通用性强、系列化程度高，维修方便； 缸体和缸盖采取内置式压力润滑油道，结构紧凑，故障率低。 ◆ 启动系统：24VDC 启动马达 40A-70A充电电机 ◆ 进排气：高效的Holset 废气增压器进一步改善燃烧； 压力式脉冲排气管可充分利用废气能量，提高发动机效率； 空空中冷技术保证燃油经济性及排放更好。 ◆ 燃油系统：康明斯专利技术的PT燃油系统，优化燃烧，动力澎湃； STC 分布正时系统保证全工况燃烧更好； 采用低压供油系统，配置燃油单向回路，安全可靠。 ◆ 滤清系统：带进气阻力指示器的干芯空气滤清器 旋装型纸基全流和旁通机油滤清器 旋装防腐蚀水滤清器

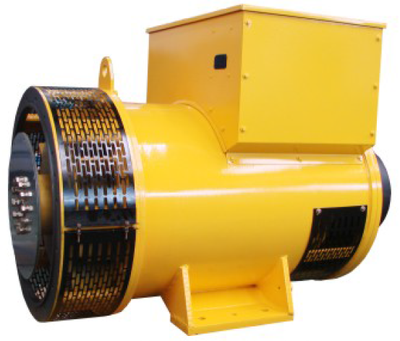

| 发电机主要性能 ◆ 无刷，4 级旋转磁场，单轴承，带防护罩 ◆ H级绝缘 ◆ 标准IP21防护等级，可选IP23或更高防护等级 ◆ 合理的冷却散热设计 ◆ 交流励磁机，旋转整流单元 ◆ 定子绕组经浸渍处理，表面覆盖防潮环氧绝缘漆 ◆ 转子和励磁机经耐高温绝缘树脂漆处理，更适用恶劣环境下使用 ◆ 转子动平衡符合BS5625 标准2.5级 ◆ 高级润滑脂密封长寿命轴承 |
随机赠送附件 ◆消声器、波纹管、排气弯头（随发动机配套） ◆蓄电池、蓄电池连接线、市电浮充 ◆柴油机原厂文件、发电机原厂文件 ◆发电机组操作手册、合格证 ◆随机工具（随发动机配套） | 可选配项目 ◆静音箱、拖车底盘 ◆环保工程（噪声、废气治理） ◆并机柜、并网柜 ◆开关箱（含开关） ◆含油箱底盘总成 ◆大型储油罐 ◆水套、机油加热器 ◆水位、油位传感器 ◆油水分离器 ◆热交换器、水塔冷却系统 |

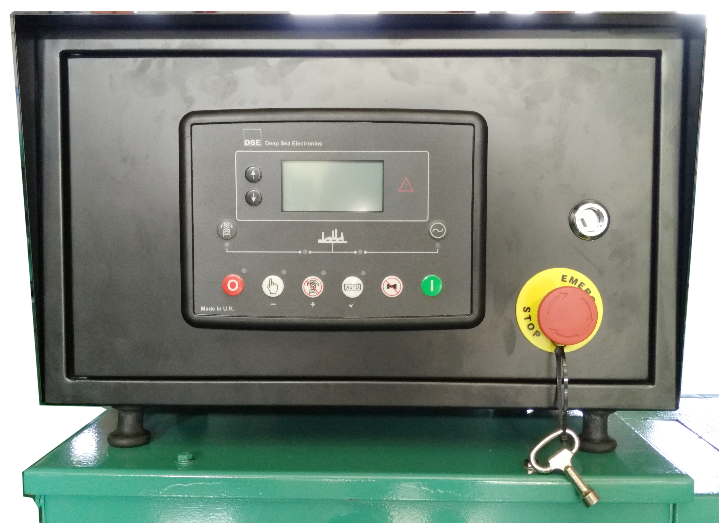

 智能型发电机组控制系统
|
（标配DSE6120控制系统)
主要特征
◆具备市电失效自启动功能 ◆支持多国语言显示，可接扩展模块 ◆按键布局合理，方便操作
◆适用于柴油、燃气及汽油发动机；支持电喷及非电喷发动机。
◆具有灵活的输入、输出及保护功能，可满足绝大多数应用需求。
◆LCD显示屏可显示普通报警、电气跳闸和停机等报警信息，且可以监控发动机的转速、油压、水温、油位，以及发电机的频
率、电压、电流、功率，提供完善的发动机和发电机保护；LCD显示屏可同时显示多个参数。
◆可记录发动机累计运行时间，为检修和维护机组提供便利 ◆数据记录与趋势分析
◆可通过电脑端软件设置系统程序，并可通过前面板编辑所有参数。
主要功能
◆发电机电压检测 ◆市电电压检测 ◆发电机/负载功率检测 (kW, kVA, kVAr, pf) ◆发电机过载保护(kW) ◆发电机/负载电流监控和保护 ◆省电模式 ◆具有手动合闸和分闸功能 ◆用于电喷发动机时，燃油和启 动输出端口可灵活定义 ◆实时时钟 ◆燃油油泵控制功能 | ◆4 路有源输出 ◆4 路模拟量输入/数字量输入 ◆6 路自定义数字量输入 ◆可接DSE2130，DSE2157， DSE2548 扩展模块 ◆可支持0-10V或4-20mA 油压传感器 ◆具有分级加载的功能 ◆支持电喷和非电喷发动机 ◆可设置3个维护保养报警 ◆发动机速度保护 ◆发动机预热 | ◆可预设多个启停周期 ◆发动机启动怠速&停机怠速 ◆蓄电池电压监控 ◆电池电压低时启动机组 ◆自定义远程启动信号 ◆可预设两套保护参数 ◆可设置普通报警、电气跳闸和停 机三类报警级别 ◆LCD和LED报警指示 ◆100条事件记录 ◆可选低温版（-40℃） ◆USB端口 |
 发电机组数据清单 |
发电机组 | 机组型号 | ND200CC | ND220CC2 | ND220CC3 | ND250CC | ND280CC2 |
| 额定功率（KW/KVA） | 180/225 | 200/250 | 200/250 | 220/275 | 250/313 |
| 备用功率（KW/KVA） | 200/250 | 220/275 | 220/275 | 250/313 | 280/350 |
| 额定电流（A） | 325 | 361 | 361 | 397 | 451 |
| 频率（Hz） | 50 | 50 | 50 | 50 | 50 |
柴油机 | 柴油机型号 | NT855-G | NT855-GA | NTA855-G1 | NTA855-G1A | NTA855-G1B |
| 常用功率（KW） | 205 | 231 | 240 | 261 | 284 |
| 备用功率（KW） | 225 | 254 | 265 | 291 | 321 |
| 缸径*冲程（mm） | 140*152 | 140*152 | 140*152 | 140*152 | 140*152 |
| 汽缸数量及排列 | 6缸直列 | 6缸直列 | 6缸直列 | 6缸直列 | 6缸直列 |
| 排量(升) | 14 | 14 | 14 | 14 | 14 |
| 压缩比 | 15：1 | 14.5：1 | 14.5：1 | 14.5：1 | 14：1 |
| 进气方式 | 涡轮增压 | 涡轮增压 | 涡轮增压/水空中冷 | 涡轮增压/水空中冷 | 涡轮增压/水空中冷 |
| 最大进气阻力（KPa） | 3.74 | 3.74 | 3.74 | 3.74 | 3.74 |
| 空气燃烧量（m³/h） | 1005 | 1037 | 1156 | 1271 | 1350 |
| 最大排气背压（KPa） | 10 | 10 | 10 | 10 | 10 |
| 排气流量（m³/h） | 2268 | 2340 | 2707 | 2974 | 3528 |
| 排气温度（℃） | 438 | 459 | 484 | 484 | 485 |
| 冷却方式 | 水箱风扇冷却 | 水箱风扇冷却 | 水箱风扇冷却 | 水箱风扇冷却 | 水箱风扇冷却 |
| 风扇排气流量（m³/min） | 480 | 480 | 552 | 708 | 708 |
| 冷却液总容量（升） | 81.4 | 81.4 | 81.4 | 81.4 | 81.4 |
| 最高出水温度（℃） | 96 | 96 | 96 | 96 | 96 |
| 最小进/排风面积（m²） | 2.1/1.4 | 2.1/1.4 | 2.2/1.5 | 2.2/1.5 | 2.2/1.5 |
| 节温器调温范围（℃） | 82-94 | 82-94 | 82-94 | 82-94 | 82-94 |
| 最高机油温度℃ | 121 | 121 | 121 | 121 | 121 |
| 润滑油总容量(L) | 38.6 | 38.6 | 38.6 | 38.6 | 38.6 |
| 额定燃油耗(L/H) | 49 | 62 | 62 | 61 | 71.4 |
| 调速方式 | 电子调速 | 电子调速 | 电子调速 | 电子调速 | 电子调速 |
交流发电机 | 额定电压（V） | 400/230 | 400/230 | 400/230 | 400/230 | 400/230 |
| 额定功率因素 | 0.8(滞后) | 0.8(滞后) | 0.8(滞后) | 0.8(滞后) | 0.8(滞后) |
| 励磁方式 | 无刷自励 | 无刷自励 | 无刷自励 | 无刷自励 | 无刷自励 |
| 最大电压调整率 | ±1% | ±1% | ±1% | ±1% | ±1% |
| 相数 | 3相 | 3相 | 3相 | 3相 | 3相 |
| 防护等级 | IP21 | IP21 | IP21 | IP21 | IP21 |
| 绝缘等级 | H | H | H | H | H |
蓄电池 | 额定容量（AH） | 2X150AH 12V（选配） | 2X150AH 12V（选配） | 2X150AH 12V（选配） | 2X150AH 12V（选配） | 2X150AH 12V（选配） |
 发电机组数据清单 |
发电机组 | 机组型号 | ND280CC3 | ND300CC | ND310CC | ND330CC | ND360CC |
| 额定功率（KW/KVA） | 250/313 | 275/344 | 280/350 | 300/375 | 320/400 |
| 备用功率（KW/KVA） | 280/350 | 300/375 | 310/388 | 330/413 | 360/450 |
| 额定电流（A） | 451 | 496 | 505 | 541 | 577 |
| 频率（Hz） | 50 | 50 | 50 | 50 | 50 |
柴油机 | 柴油机型号 | NTA855-G2 | NTA855-G2A | NTA855-G4 | NTAA855-G7 | NTAA855-G7A |
| 常用功率（KW） | 284 | 310 | 317 | 343 | / |
| 备用功率（KW） | 321 | 343 | 351 | 377 | 407 |
| 缸径*冲程（mm） | 140*152 | 140*152 | 140*152 | 140*152 | 140*152 |
| 汽缸数量及排列 | 6缸直列 | 6缸直列 | 6缸直列 | 6缸直列 | 6缸直列 |
| 排量(升) | 14 | 14 | 14 | 14 | 14 |
| 压缩比 | 14：1 | 14：1 | 14：1 | 14：1 | 14：1 |
| 进气方式 | 涡轮增压/水空中冷 | 涡轮增压/水空中冷 | 涡轮增压/水空中冷 | 涡轮增压/空空中冷 | 涡轮增压/空空中冷 |
| 最大进气阻力（KPa） | 3.74 | 3.74 | 3.74 | 3.74 | 3.74 |
| 空气燃烧量（m³/h） | 1350 | 1350 | 1469 | 1836 | 1836 |
| 最大排气背压（KPa） | 10 | 10 | 10 | 10 | 10 |
| 排气流量（m³/h） | 3550 | 3550 | 4061 | 4140 | 4464 |
| 排气温度（℃） | 485 | 553 | 524 | 451 | 451 |
| 冷却方式 | 水箱风扇冷却 | 水箱风扇冷却 | 水箱风扇冷却 | 水箱风扇冷却 | 水箱风扇冷却 |
| 风扇排气流量（m³/min） | 708 | 708 | 708 | 736 | 856 |
| 冷却液总容量（升） | 81.4 | 81.4 | 81.4 | 81.4 | 81.4 |
| 最高出水温度（℃） | 96 | 96 | 96 | 96 | 96 |
| 最小进/排风面积（m²） | 2.3/1.5 | 2.3/1.5 | 2.4/1.6 | 2.4/1.6 | 2.4/1.6 |
| 节温器调温范围（℃） | 82-94 | 82-94 | 82-94 | 82-94 | 82-94 |
| 最高机油温度℃ | 121 | 121 | 121 | 121 | 121 |
| 润滑油总容量(L) | 38.6 | 38.6 | 38.6 | 38.6 | 38.6 |
| 额定燃油耗(L/H) | 70 | 72 | 75 | 86 | 97 |
| 调速方式 | 电子调速 | 电子调速 | 电子调速 | 电子调速 | 电子调速 |
交流发电机 | 额定电压（V） | 400/230 | 400/230 | 400/230 | 400/230 | 400/230 |
| 额定功率因素 | 0.8(滞后) | 0.8(滞后) | 0.8(滞后) | 0.8(滞后) | 0.8(滞后) |
| 励磁方式 | 无刷自励 | 无刷自励 | 无刷自励 | 无刷自励 | 无刷自励 |
| 最大电压调整率 | ±1% | ±1% | ±1% | ±1% | ±1% |
| 相数 | 3相 | 3相 | 3相 | 3相 | 3相 |
| 防护等级 | IP21 | IP21 | IP21 | IP21 | IP21 |
| 绝缘等级 | H | H | H | H | H |
蓄电池 | 额定容量（AH） | 2X150AH 12V（选配） | 2X150AH 12V（选配） | 2X150AH 12V（选配） | 2X150AH 12V（选配） | 2X150AH 12V（选配） |
 发电机组外形尺寸及重量 |
机组型号 | 重量(kg) | 长 L1（mm） | 宽 W1（mm） | 高 H1（mm） |
ND200CC | 2429 | 3000 | 1000 | 1540 |
ND220CC2 | 2540 | 3000 | 1000 | 1540 |
ND220CC3 | 2563 | 3000 | 1000 | 1540 |
ND250CC | 2582 | 3200 | 1000 | 1540 |
ND280CC2 | 2632 | 3200 | 1000 | 1540 |
ND280CC3 | 2729 | 3200 | 1000 | 1540 |
ND300CC | 2729 | 3200 | 1000 | 1540 |
ND310CC | 2729 | 3200 | 1000 | 1540 |
ND330CC | 2858 | 3200 | 1120 | 1600 |
ND360CC | 2862 | 3200 | 1120 | 1600 |
